Les plans d’évacuation et d’intervention sont destinés à permettre l’évacuation des occupants, à faciliter l’intervention des services d’incendie et de secours et à limiter la propagation du feu.
Sous forme de schéma, ce plan doit être affiché à différents endroits du bâtiment et comporter un certain nombre d’éléments, comme par exemple :
• Couleurs et symboliques précises
• Emplacements des points de rassemblements
• Points des système de secours (extincteurs, désenfumage..)
• Symboles définis et légendes associées
Démarrer votre projet
Plan d’évacuation ou plan d’intervention ?
Les deux existent !
LE PLAN D’ÉVACUATION
L’évacuation d’urgence
Le plan d’évacuation est le plan qui permet à l’ensemble des personnes de pouvoir évacuer un établissement par le cheminement le plus court. Il permet également d’identifier les espaces d’attente sécurisés pour les personnes à mobilité réduite. Ces plans mentionnent donc les issues de secours mais peuvent aussi indiquer les éléments de première intervention comme les déclencheurs manuels d’alarme, les commandes manuels de désenfumage, les extincteurs..
Le plan d’évacuation des locaux, accompagné des consignes de sécurité doivent être affiché :
• A chaque niveau desservi par une cage d’escalier
• Dans chaque salle pouvant contenir au moins 5 personnes
• Dans les vestiaires et les salles de repos du personnel
Il doit indiquer :
• Les itinéraires d’évacuation vers l’extérieur
• Les barrages (ou robinet de coupure) du gaz, de l’eau et de l’électricité
• L’emplacement des extincteurs et des trappes de désenfumage.

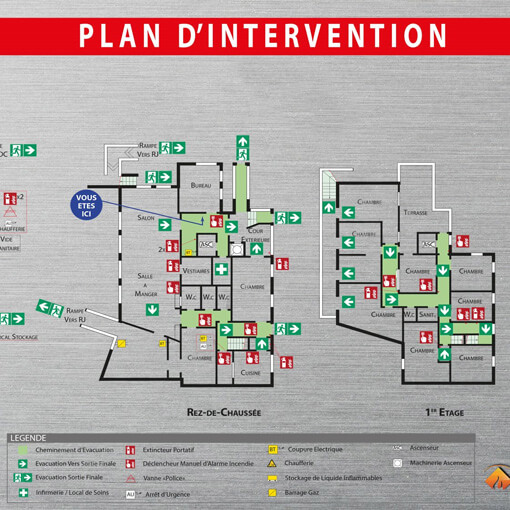

LE PLAN D’INTERVENTION
Aider l’intervention
Le plan d’intervention s’adresse aux services de secours ou aux équipiers de seconde intervention. Ces plans aident au bon déroulement de l’intervention en indiquant :
• Les coupures énergies et fluides
• L’emplacement des ascenseurs et monte-charge, avec leurs accès
• Les locaux à risques avec le type de sécurité tel que le local SSI,
local ou poste sprinkleur..
• L’emplacement des moyens de secours, notamment les prises de
colonnes sèches et les commande de désenfumage
• L’emplacement des cloisonnements principaux et des cheminements des sous-sols.
L’emplacement de ces plans est lié à leur rôle. Les plans d’évacuation doivent être disposé au « cœur » de l’établissement dans chaque secteur, zone ou circulations afin de mener les personnes vers l’extérieur. Les plans d’intervention doivent être placés à chaque accès du bâtiment.
VOS PLANS DE SECURITES INCENDIE
Vos plans sont garantis conformes à la norme NF X08-070 du 15 juin 2013.
Nous vous proposons l’édition de vos plans en haute définition grâce à nos machines dernière génération
(impression directe sur support, sans contre collage).
Nous imprimons vos plans à partir de vos fichiers PDF sur différents types de supports (formats A4, A3, A2 ou A1 disponibles) :
• PVC expansé blanc 5 mm

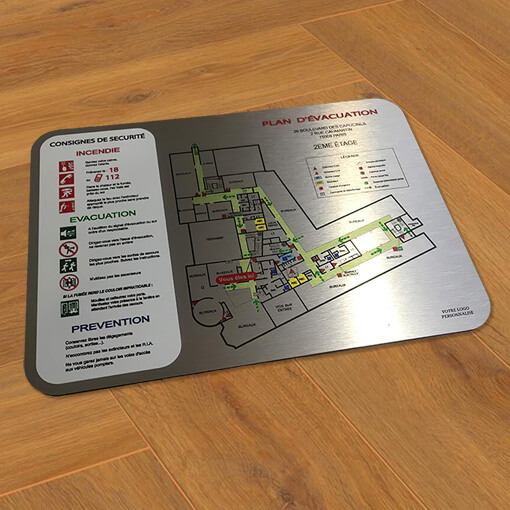

• Aluminium composite 3 mm (finition brossé disponible)

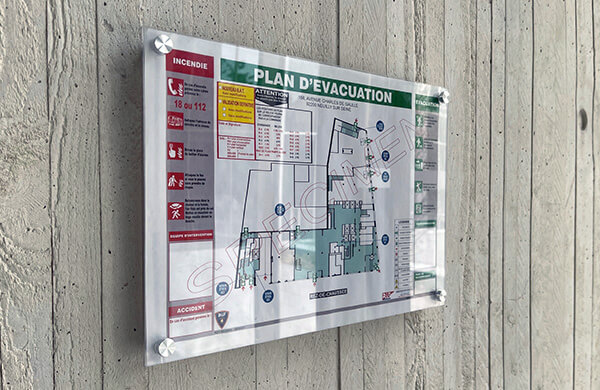

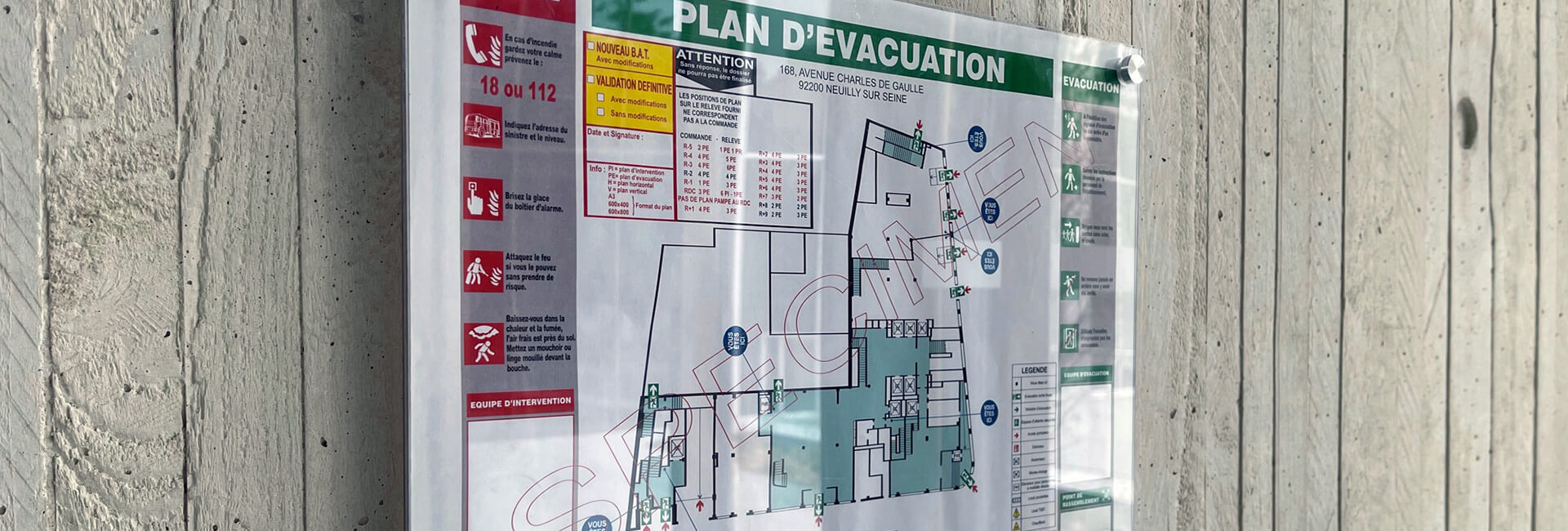

• Plexiglass incolore 3 ou 5 mm

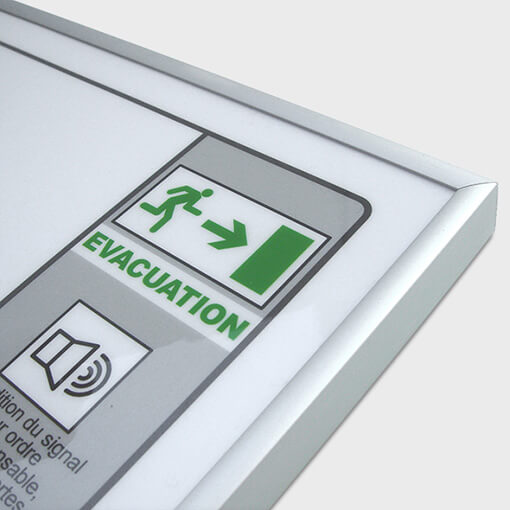

• Cadre aluminium ANS sur feuille plastifié
• Papier PVC 210 microns indéchirable
Nous vous proposons deux systèmes de fixation :
• Collé avec double face VHB 3M au dos du support (valable pour vos plans PVC, cadre alu, plans en alu composite)
• Vissé avec vis et cache vis – avec ou sans entretoises.
Nous vous proposons également le traçage de vos plans, si vous ne possédez pas les fichiers originaux.
LE TRACAGE DE VOS PLANS
Traçage par nos équipes de dessinateur et édition de vos plans d’évacuation avec consignes de sécurité.
Nous procédons à partir de vos plans d’architecte accompagné de vos relevés manuel ou informatique consistant à nous indiquer précisément les éléments essentiels à faire figurer sur vos plans (cheminement à suivre pour évacuer, l’emplacement des moyens d’alarme et des équipements d’intervention).
Ces plans doivent être mis à jour en cas de modification des éléments portés sur ceux-ci.
Fabrication Française
Conseils personnalisés
SAV performant
Création sur mesure
PANNEAUX IMPRIMÉS
Pour les petites dimensions
Nous vous proposons l’impression de supports rigides pour vos panneaux de petites dimensions.
Nos panneaux rigides ont aussi l’avantage de pouvoir être découpés au format (rond, rectangulaire ou carré) mais peut être également découpés à la forme ou en forme de fléchage dans la cadre d’une signalétique directionnelle.
Marquages ou décors réalisés en impression numérique quadri – haute définition (encre UV ou solvant), grâce à nos machines d’impression grand format dernière génération.
Optez pour un façonnage sur mesure en fonction de votre besoin : signalétique intérieure et extérieure, panneaux de chantier, panneaux immobilier, communication publicitaires, PLV, permis de construire..
Il existe différentes finitions de panneaux rigides en fonction de son application (intérieure/extérieure) :
• Panneau aluminium composite, autrement appelé alu Dibond®, est un panneau rigide d’épaisseur 3 mm ou 6 mm, son épaisseur à l’avantage de présenter peu de risques de déformation et sa légèreté simplifie sa fixation. Le panneau alu Dibond® est un matériau inoxydable et stable face aux changements climatiques. Durable, il démontre une très bonne résistance aux chocs, aux rayons UV et à la corrosion. De plus, insensible aux traces de doigts, il rend l’entretien plus facile.
Nos panneaux alu Dibond sont personnalisables en termes de format et de finition et disposent d’un façonnage sur mesure à la demande (avec ou sans plastification de protection).
ARTLED vous propose différents systèmes de fixation au choix : Système d’accrochage suspendu ou une fixation adhésif double face VHB 3M et mécanique avec visserie inox, cache vis, avec ou sans entretoises.
• Panneau en PVC expansé, appelé aussi Forex®, est un panneau rigide et léger qui aura une excellente tenue dans le temps pour une application intérieure. En comparaison avec le panneau alu Dibond, le panneau en PVC expansé existe en épaisseur 3, 5 ou 10 mm. En revanche, le panneau en PVC expansé ne démontre pas une très bonne résistance aux UV et aux intempéries ce qui rend son utilisation peu adaptée pour l’extérieur.
Nos panneaux en PVC expansé sont classés M1 ce qui signifie qu’ils sont certifiés ignifugés (il s’agit de la norme NF P92-507 qui classifie les matériaux selon leur inflammabilité).
• Panneau Polypropylène alvéolaire, appelé aussi Akilux®, est un support très populaire. C’est un matériau léger et économique, idéal pour un usage promotionnel de quelques semaines à quelques mois. Le panneau Akilux® est très utilisé dans le milieu du bâtiment pour signaler des chantiers ou dans le secteur de l’immobilier pour indiquer un bien à vendre ou à louer.
PANNEAUX PLIÉS
Plus grand, plus résistant
Nous vous proposons deux types de panneaux pliés afin de mettre, le plus possible et de façon durable, votre communication d’urgence en valeur :

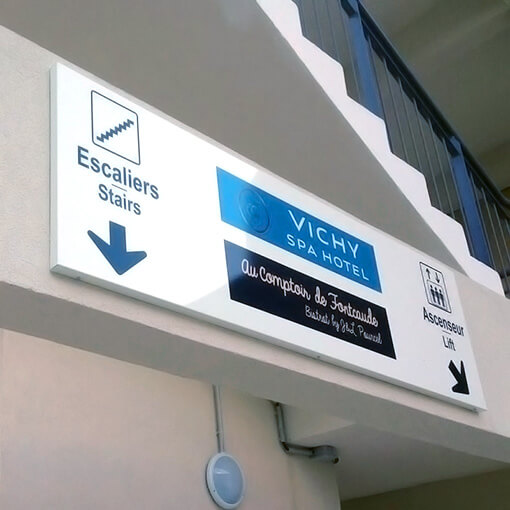

Panneaux « tôle tablette », est un panneau en aluminium plié finition pré laqué blanc 1 RAL 9010 d’épaisseur 1,5 mm ou 2 mm en fonction de son format. Idéal pour une communication permanente (horaires d’ouvertures, enseigne, pré enseignes, etc..) :
• Format du panneau sur mesure
• Panneau avec finition face galbée en option
• Option finition peinture polyuréthane selon notre nuancier RAL – au choix
• Marquage et décors réalisé en impression numérique quadri (encre UV ou solvant) sur adhésif polymère contre collé – avec lamination de protection finition mate ou brillante.
• Fixation murale ou portatif sur châssis en tube aluminium mécano soudé pour vos enseignes ou sur mât aluminium avec système de brides pour votre panneaux pré enseignes.
Panneaux à profils cintrés, est un panneau qui s’apparente à la famille des panneaux de signalisation (panneaux routier) avec ne face en aluminium pré laqué blanc 1 RAL 9010 et un chants de type profils aluminium brut ép 40 mm – avec rayon de cintrage de 50 mm.
• Marquage et décors réalisé en impression numérique quadri (encre UV ou solvant) sur adhésif polymère contre collé – avec lamination de protection finition mate ou brillante.
• Fixation murale ou portatif, en drapeau ou sur bi-mât, avec travers et renforts collés au dos du panneau.
Il existe différentes finitions de panneaux rigides en fonction de son application (intérieure/extérieure) :
– Panneau aluminium composite, autrement appelé alu Dibond®, est un panneau rigide d’épaisseur 3 mm ou 6 mm, son épaisseur à l’avantage de présenter peu de risques de déformation et sa légèreté simplifie sa fixation. Le panneau alu Dibond® est un matériau inoxydable et stable face aux changements climatiques. Durable, il démontre une très bonne résistance aux chocs, aux rayons UV et à la corrosion. De plus, insensible aux traces de doigts, il rend l’entretien plus facile.
Nos panneaux alu Dibond sont personnalisables en termes de format et de finition et disposent d’un façonnage sur mesure à la demande (avec ou sans plastification de protection).
ARTLED vous propose différents systèmes de fixation au choix : Système d’accrochage suspendu ou une fixation adhésif double face VHB 3M et mécanique avec visserie inox, cache vis, avec ou sans entretoises.
– Panneau en PVC expansé, appelé aussi Forex®, est un panneau rigide et léger qui aura une excellente tenue dans le temps pour une application intérieure. En comparaison avec le panneau alu Dibond, le panneau en PVC expansé existe en épaisseur 3, 5 ou 10 mm. En revanche, le panneau en PVC expansé ne démontre pas une très bonne résistance aux UV et aux intempéries ce qui rend son utilisation peu adaptée pour l’extérieur.
Nos panneaux en PVC expansé sont classés M1 ce qui signifie qu’ils sont certifiés ignifugés (il s’agit de la norme NF P92-507 qui classifie les matériaux selon leur inflammabilité).
– Panneau Polypropylène alvéolaire, appelé aussi Akilux®, est un support très populaire. C’est un matériau léger et économique, idéal pour un usage promotionnel de quelques semaines à quelques mois. Le panneau Akilux® est très utilisé dans le milieu du bâtiment pour signaler des chantiers ou dans le secteur de l’immobilier pour indiquer un bien à vendre ou à louer.
